Impianto Idroelettrico Ponte de Pedra, Brasile

Un salto di 243 m e una portata di 8,7 m3/s, per generare una potenza nominale di 176 MW/h. Questi alcuni numeri dell’impianto idroelettrico di Ponte de Pedra, sul Rio Correntes, tra il Mato Grosso del Sud e il Mato Grosso del Nord, in Brasile. L’impianto garantisce una produzione annuale di corrente pari a 1.152.816 MW/h.

La centrale in caverna è larga 16 m, lunga 56 m e alta 31 m, equipaggiata con tre turbine Francis da 60 MW ognuna.

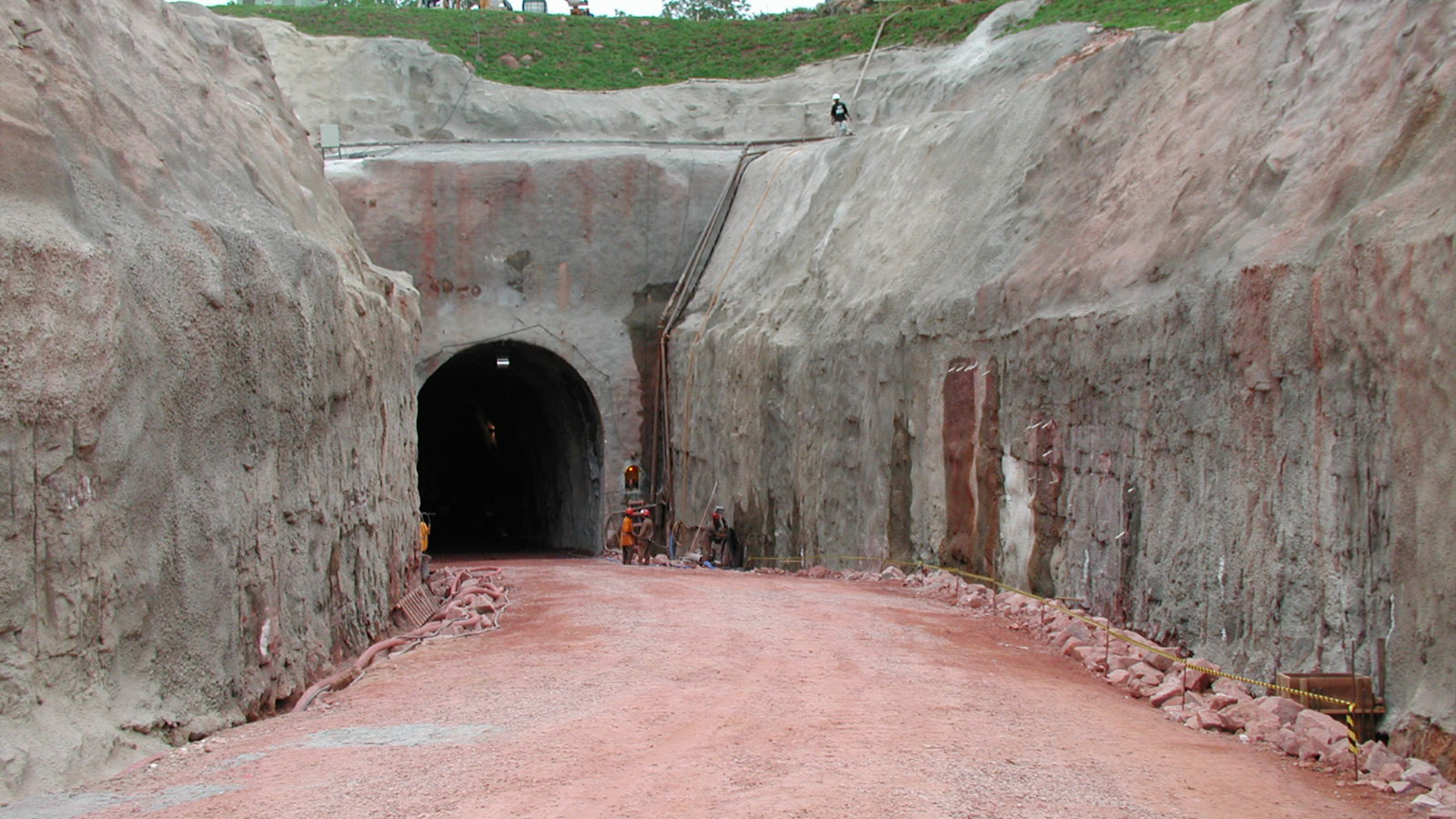

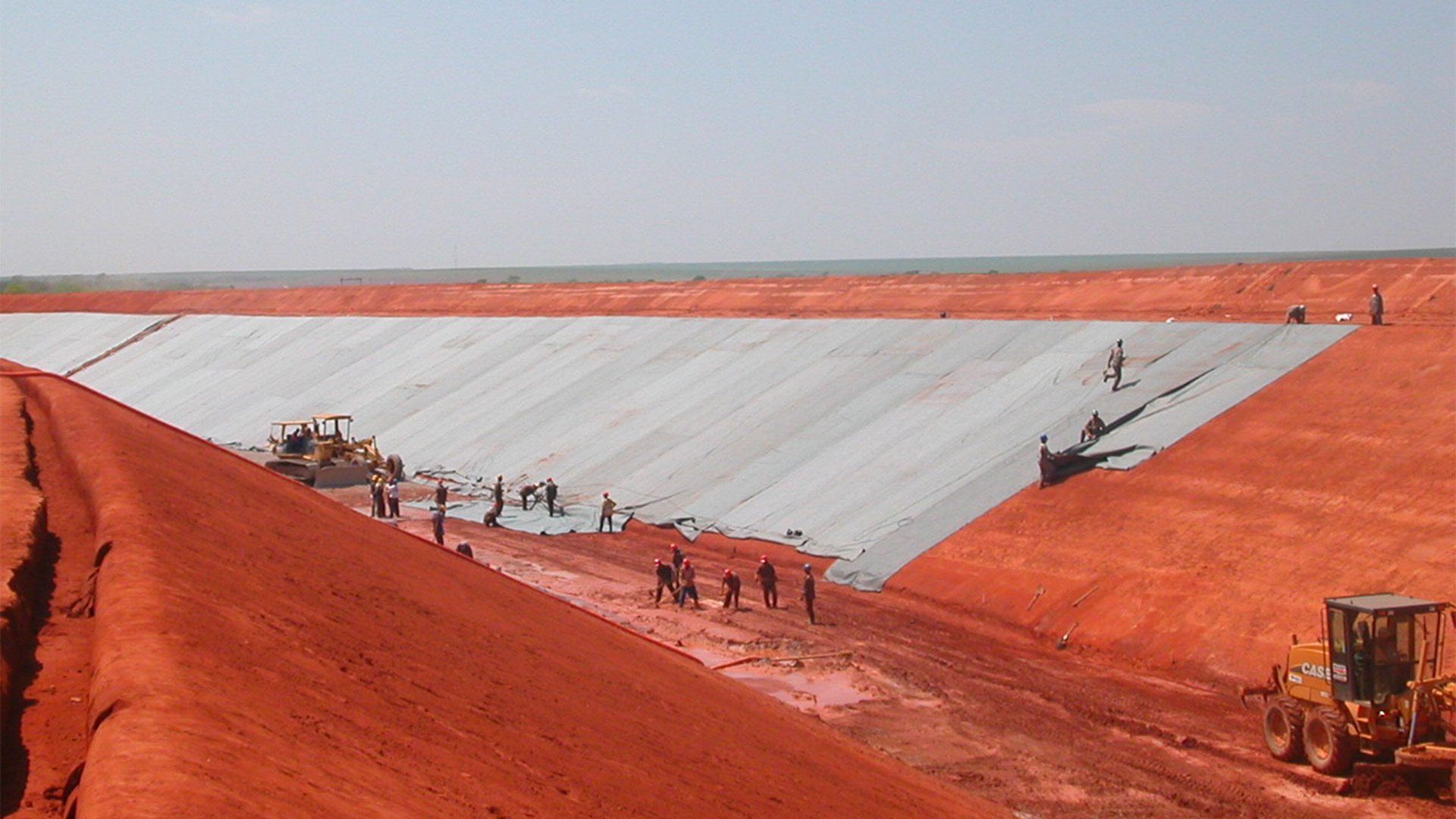

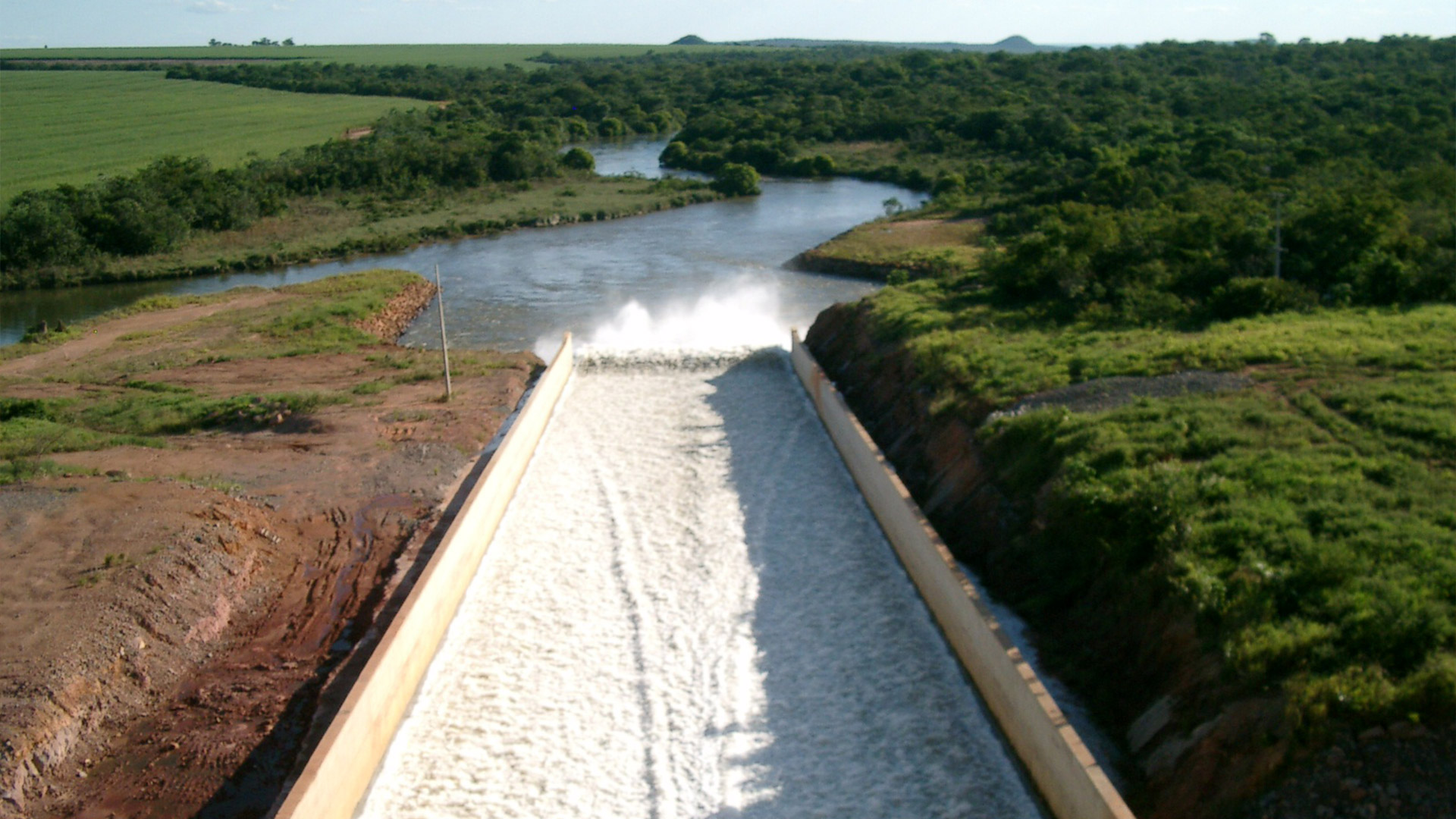

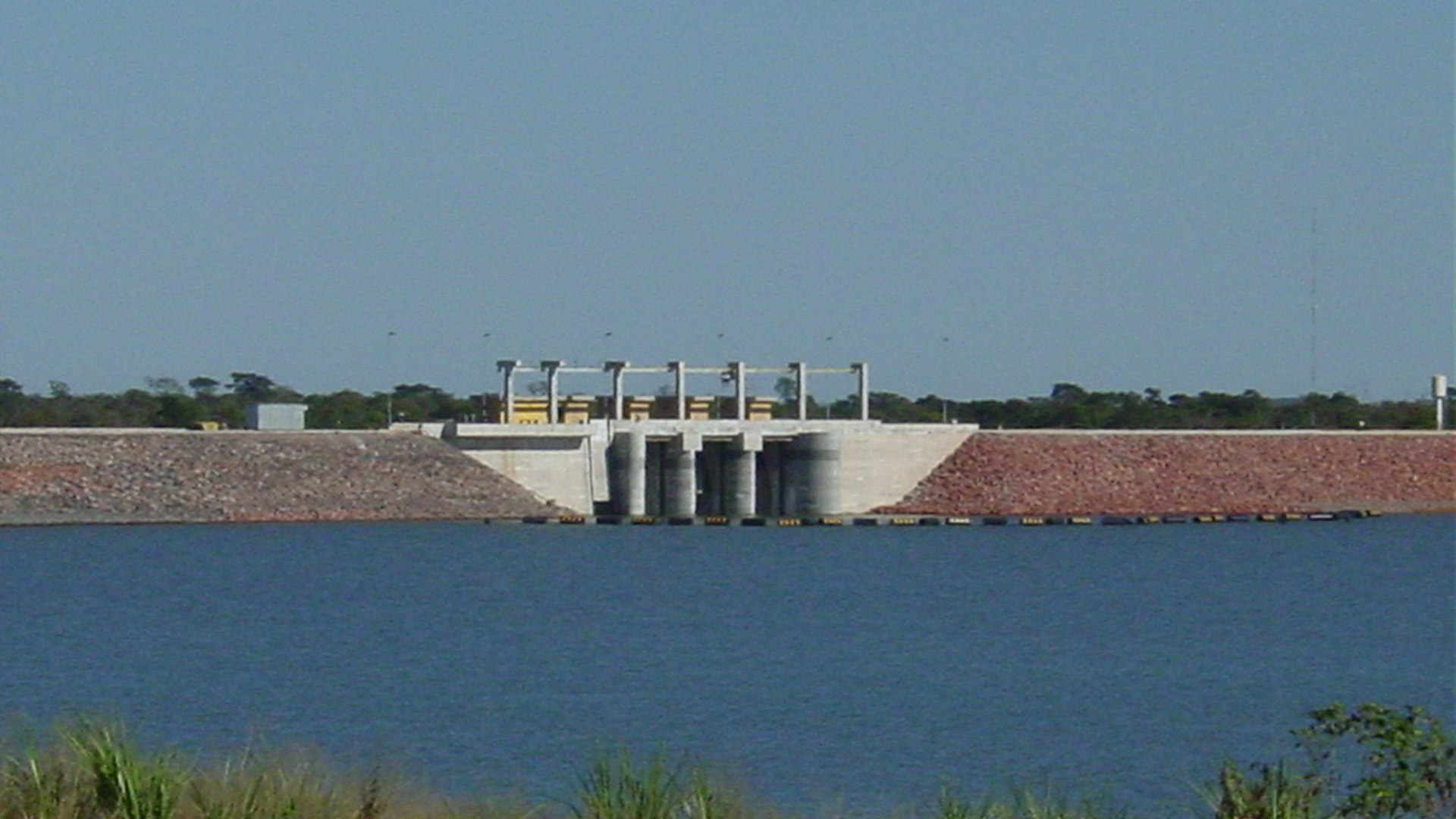

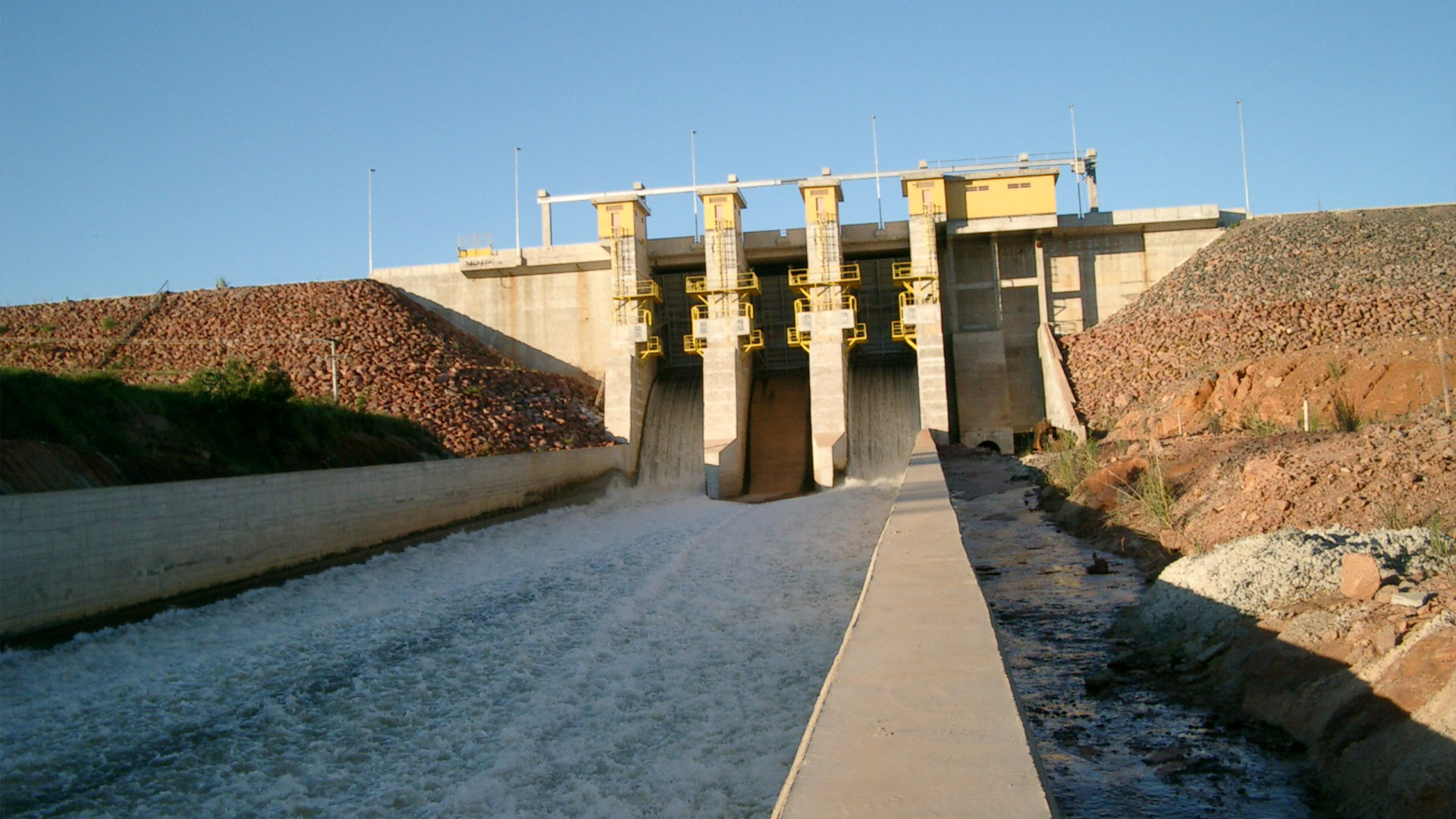

Le altre principali componenti del progetto sono: una galleria di deviazione, artificiale, lunga 200 m; uno sbarramento in terra e roccia, alto 35 m e con una lunghezza in cresta di circa 1.450 m; uno sfioratore in calcestruzzo, con una capacità di evacuazione di 1.050 m³/s situato in spalla destra e controllato da tre paratoie radiali.
